[아두이노 강의] #11 수위 측정 센서란? + 실습

1. 수위측정센서란?

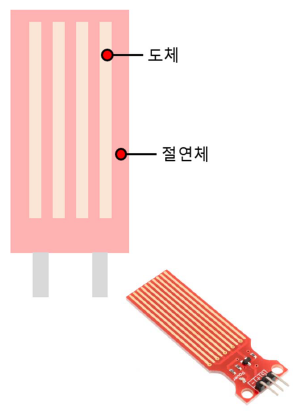

수위 측정 센서란 다음 그림처럼 도체와 절연체로 이루어진 센서로 물이 어느정도 찼는지를 측정하는 센서이다.

• 접촉식 수위센서는 니켈 같은 도체로 구성된 금속판이 절연체에 띄엄띄엄 떨어져 있고, 개방된 회로라고 하고, 전 류가 흐르지 않음.
• 반면에, 액체가 접촉하게 되면 띄어져 있는 도체가 연결되기 때문에 저항값이 무한대인 개방된 회로보다 저항값이 줄어들고 전류가 흐를 수 있게 됨.
• 이를 통해 물에 접촉하는 표면적이 많을수록 출력 저항값이 적어지는 것을 알 수 있고, 센서를 세워서 연결했을 때,센서의 저항값은 액체 높이에 반비례함.
• 접촉식 수위센서 뿐만 아니라, 수분센서, 강우량 센서 등 액체의 직접적인 접촉에 의한 대부분의 센서들은 이와 같은 저항값에 따른 수분량을 파악함.

수위측정센서 설명

---

2. 수위측정센서 실습하기

수위 측정 센서를 통해 물이 얼마나 찼는지 측정한다. 사전준비물은 다음과 같다

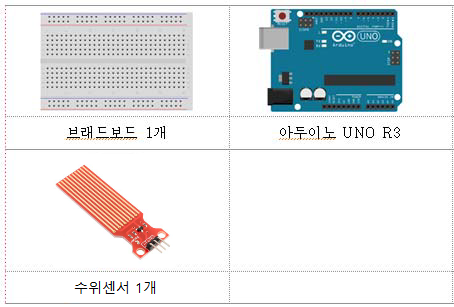

준비물

준비가 완료되었다면 다음과 같이 회로를 구성합니다.

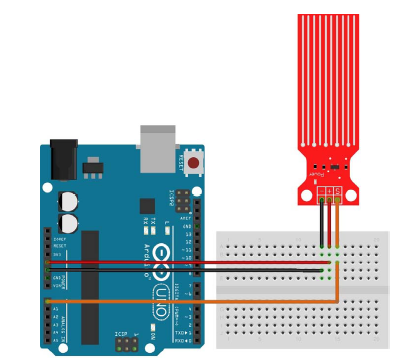

회로도

회로 구성을 완료하였다면 다음과 같이 코드를 작성합니다.

int water_sensor = 0;

void setup(){
	Serial.begin(9600);
}

void loop(){
	water_sensor = analogRead(A0);
    Serial.println(water_sensor);
}

코드 작성을 완료하였다면 수위를 측정할 수 있습니다.
