1. 릴레이란?
- ON/OFF 기능을 할 수 있는 일종의 스위치
- 낮은 전류로 높은 전류를 제어 가능
- 아두이노에서는 5V를 사용하지만 5V 이상의 전류를 제공해야 할 때 릴레이를 사용

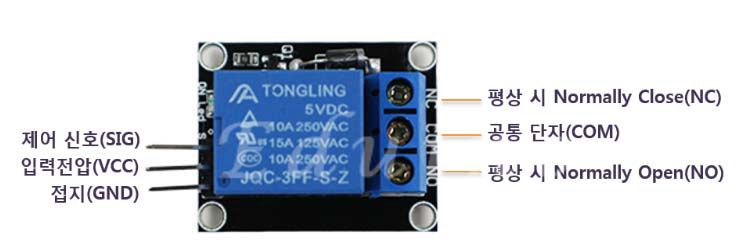

- 평상시는 NC와 COM단자가 연결되어 있고, SIG핀으로 전류가 흐를 시 NO와 COM단자가 연결된다.
2. 릴레이 사용법
고 전압을 사용할 시 전원을 모두 제거하고 사용해야 하고 되도록 사용방법만 익히고 실제로 해보지 않는 걸 추천합니다.
만약 다음 그림과 같이 연결되어있다면 평상시에는 NC와 COM이 연결되어있기 때문에 현재 NO, COM이 연결된 아래 그림은 전구에 불이 켜지지 않을 것이다 하지만 7번 핀에 전류가 흐를 경우 NO와 COM이 연결되므로 전구에 불이 켜질 것이다. 이처럼 낮은 전류로 높은 전류를 컨트롤하기 위해 릴레이를 사용한다
