[아두이노 강의] #3 아두이노 LED 실습 / Digital Output 실습

1. 사전 공부

#1 저항

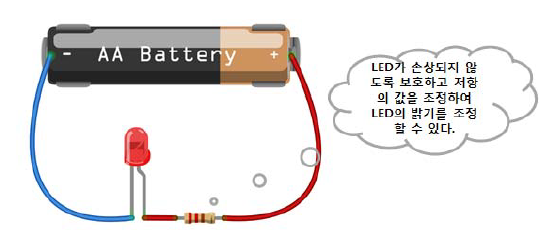

전자부품이 동작하는데 필요한 전류가 흐르는 것을 조절하는 역할

저항 설명

저항 읽는법:

저항 읽는법

#2 브레드보드

납떔없이 회로를 꾸밀 수 있게 하는 도구

브레드보드 이미지

위 사진처럼 브레드보드 가장 위아래는 가로로 연결되어 있고 나머지 부분은 세로로 연결되어 전기가 통한다.

따라서 다음과 같이 이용해야 한다.

브레드보드 이용방법

2. 디지털 출력(Digital Output) 실습

#1 설명

아두이노에서 출력은 디지털 입출력과 아날로그 입출력 방식으로 나눌 수 있다.

이때 아두이노에 정해진 특정 디지털 출력 핀의 전압을 HIGH, LOW로 설정하여 LED에 흐르는 전류를 제어할 수 있다.

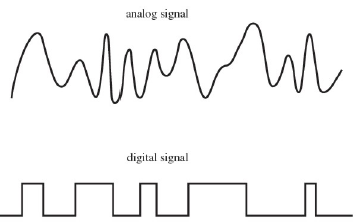

아날로그는 파형이 디지털 0, 1처럼 정해져 있는 것이 아닌 0~100 사이의 값을 가질 수 있다고 생각하면 좋다. 그림으로 표현하면 아래와 같다.

아날로그, 디지털 차이

아두이노의 Digtal 핀은 다음과 같다.

아두이노 디지털핀

빨간 박스 부분에서 0~13번은 디지털 인풋 아웃풋으로 모두 사용할 수 있다.



#2 실습

500msec 간격으로 LED 1개가 동시에 ON/OFF 하는 실습 예제이다

실험에 필요한 준비물은 아두이노 UNO, LED1개 1K 저항 1개 브레드보드이다.

LED는 꺾인 쪽이 + 곧게 펴진 쪽이 -이다

1) 다음과 같이 회로를 구성한다

8번 핀을 각 LED의 + 부분에 연결된 저항과 연결하고, GND핀을 - 부분에 연결한다



2) 연결을 완료하였다면 다음과 같은 코드를 작성하고 업로드한다

int led1 = 8;

void setup()
{
	pinMode(led1, OUTPUT); //아웃풋 설정
}

void loop()
{
	digitalWrite(led1, HIGH); //LED켜짐

    delay(500); //딜레이 0.5초

    digitalWrite(led1, LOW); //LED꺼짐

    delay(500);
}
